3D-skanning av båtar - ny teknik bevarar äldre teknik

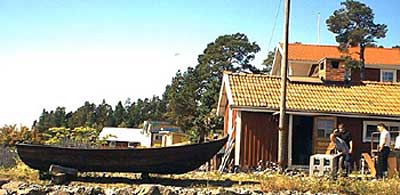

En ny teknik för att skapa ritningar av äldre båttyper demonstrerades för Kustkulturseminariet i Gävle 5-6 september 2003. En skanning av en i Utvalnäs belägen Hillesnibb gjordes för att visa tekniken.

När ett båten skannas mäts längder och vinklar. Vanligtvis sker längdmätningen med hjälp av laser och vinkelmätningen med hjälp av en servomotor. Längd och vinkel ger en x-, y-, och z koordinat, där skannern är systemets origo. Data lagras i medföljande dator och visar direkt på skärmen ett punktmoln av det skannade objektet. Vissa instrument ger dessutom ett RGB värde i varje punkt, vilket gör det möjligt att direkt erhålla det skannade objektet i färg.

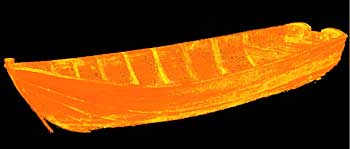

Hillesnibben har skannats från ett flertal olika håll och de olika punktmolnen har sattssamman till ett gemensamt punktmoln. Detta består av sammanlagt 2114480 punkter med entäthet av 5mm. Det gemensamma punktmolnet kan också användas för att framställa 2D och 3D ritningar av ett objekt, t ex en spantritning.

Det är lätt att föreställa sig vilken nytta det här kan komma att få för att bevara och dokumentera båttyper som annars succesivt skulle gå förlorade.
Läs mer om den intressanta tekniken i den här pdf-filen!
red./

Kustguide tackar GIS-institutet i Gävle för materialet.
